機械制動固定卡齒高頻淬火：人工與自動化方案按需選擇，精準匹配應用場景

機械制動固定卡齒（多為 45# 鋼或 20CrMnTi 材質）是制動系統的 “鎖止關鍵”，其淬火熱處理質量直接影響制動安全性 —— 齒面需具備高硬度（HRC58-62）以耐磨，齒根則需一定韌性（避免脆斷）。根據不同生產規模與精度要求，海拓高頻淬火設備提供兩種方案：人工簡易淬火（適合小批量、低頻次）與帶溫度定位的自動化淬火（適合大批量、高精度），靈活匹配應用場景。

方案一：人工簡易淬火 —— 小批量生產的 “經濟之選”

針對中小批量（日均≤500 件）或維修場景的制動卡齒，人工簡易淬火方案以 “低成本、易操作” 為核心，滿足基礎性能需求：

1. 工藝特點與操作流程

設備配置：小型手持高頻加熱機（功率 15-20kW）+ 簡易定位工裝（固定卡齒位置）+ 噴水冷卻裝置；
操作步驟：

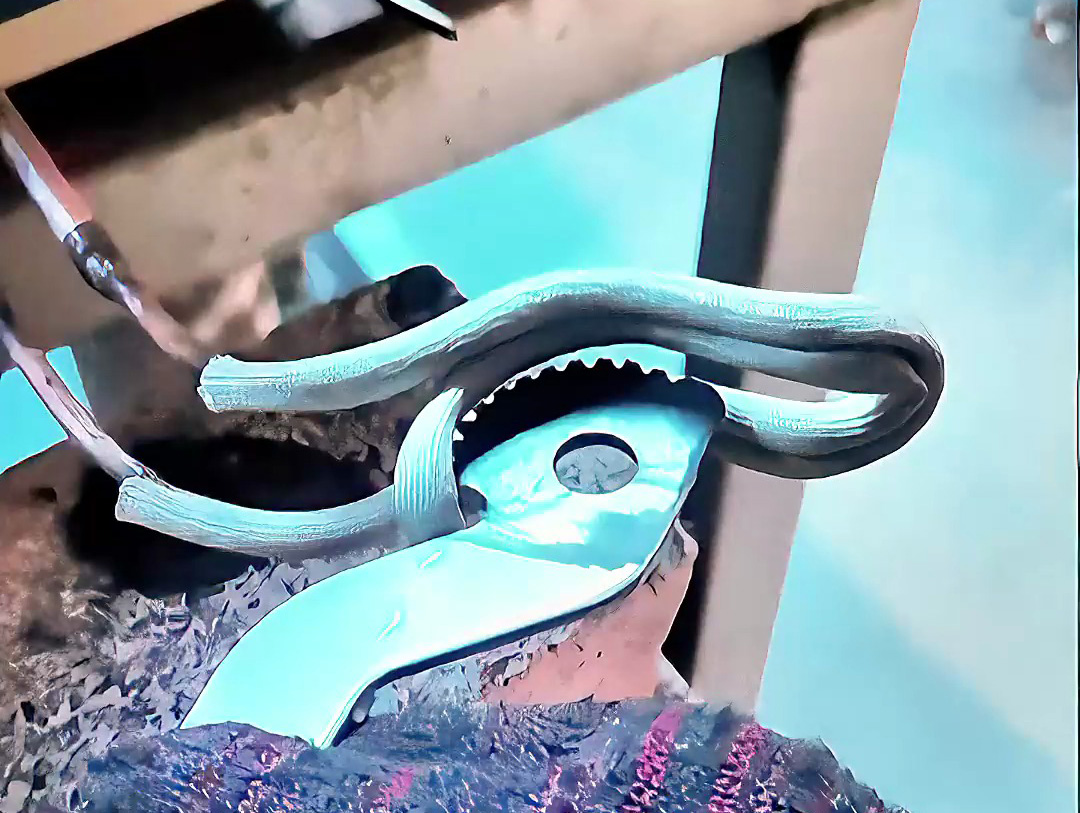

工人將卡齒固定在工裝上，使需淬火的齒面正對感應線圈（線圈定制為 “仿齒形”，僅覆蓋齒面 3-5mm）；
踩下腳踏開關，高頻加熱 3-5 秒（溫度升至 840-860℃），肉眼觀察齒面呈 “亮紅色” 即斷電；
手動推動工裝至冷卻區，噴水 5-10 秒完成淬火，自然晾干后檢測硬度。

2. 適用場景與優勢

適配需求：卡齒尺寸簡單（如單排齒、齒高≤10mm）、對批量一致性要求不嚴苛（硬度偏差允許≤3HRC）；
核心優勢：

設備投入低（約為自動化線的 1/10），占地≤1㎡，適合車間角落或維修站點；
靈活調整加熱區域，可針對磨損嚴重的局部齒面 “補淬火”，無需整體處理；
工人經 1 小時培訓即可上崗，無需專業熱處理知識。

方案二：帶溫度定位的自動化高頻淬火 —— 大批量生產的 “精度保障”

針對汽車、工程機械等大規模生產場景（日均≥1000 件），制動卡齒需滿足 “高一致性、低不良率”，自動化方案通過 “精準控溫 + 穩定定位” 實現：

1. 工藝升級與全流程自動化

設備配置：自動化高頻淬火機（功率 30-50kW）+ 伺服定位系統（精度 ±0.05mm）+ 紅外測溫閉環控制（精度 ±2℃）+ 機械手上下料；
核心參數預設：

加熱：頻率 25kHz，齒面溫度 850℃（±5℃），加熱時間 4 秒（確保淬硬層深度 1.2-1.5mm）；
定位：機械手抓取卡齒，通過視覺識別對準線圈，確保每顆齒的加熱位置偏差≤0.1mm；
冷卻：分區噴水（齒面強冷，齒根弱冷），控制冷卻速度（齒面≥200℃/s，齒根≤150℃/s），平衡硬度與韌性。

2. 適用場景與硬核優勢

適配需求：多排齒、復雜齒形（如交錯齒）、對安全性要求極高（如汽車制動卡齒），需批量硬度偏差≤1HRC；
核心優勢：

一致性碾壓：同一批次卡齒的齒面硬度偏差≤0.8HRC，淬硬層深度差≤0.1mm，遠優于人工的 3HRC 偏差；
效率提升 8 倍：自動化線單小時可處理 800-1000 件，相當于 8 個工人的人工產能；
工藝追溯：PLC 系統記錄每件卡齒的加熱溫度、時間、冷卻參數，支持質量追溯與工藝優化；
齒根保護：通過溫度定位精準控制加熱范圍，齒根過渡區未淬火（保持 HRC25-30），避免應力集中導致的斷裂。

兩種方案的對比與選型建議

對比項	人工簡易淬火	自動化高頻淬火（帶溫度定位）
批量適配	小批量（≤500 件 / 天）	大批量（≥1000 件 / 天）
硬度偏差	≤3HRC	≤1HRC
設備投入	低（約 1-2 萬元）	中高（約 10-20 萬元）
人工成本	1 人 / 臺，效率低	1 人看管 3-5 臺，效率高
適用場景	維修、小作坊、簡單齒形	汽車零部件廠、復雜齒形、高安全需求

實際應用效果：從性能到成本的雙重保障

人工方案案例：某維修廠處理裝載機制動卡齒，采用簡易淬火后，齒面硬度達 HRC58-61，滿足非重載場景使用，單件處理成本僅增加 2 元；
自動化方案案例：某汽車制動器廠引入自動化線后，卡齒不良率從 8% 降至 0.3%，制動測試中卡齒磨損量減少 40%，客戶投訴為零。

機械制動固定卡齒的高頻淬火熱處理，核心是 “按需選擇”—— 小批量場景用人工簡易方案控制成本，大批量高精度場景用自動化方案保障質量。海拓高頻淬火設備的兩種方案，既避免了 “小批量用自動化線的浪費”，也解決了 “大批量靠人工的質量波動”，真正實現工藝與場景的精準匹配，為制動系統安全筑牢 “熱處理防線”。
