螺絲作為機械連接的核心部件，需同時滿足高強度（抗拉伸、抗剪切） 與高韌性（抗沖擊、防崩斷） 的雙重要求，而超高頻淬火熱處理正是通過精準調控 “表面硬度” 與 “芯部韌性” 的梯度平衡，實現(xiàn)這一目標的關鍵工藝。以下從原理、核心參數(shù)控制及優(yōu)勢三方面展開說明：
螺絲的失效多源于兩種極端：硬度不足導致滑絲、變形，或韌性太差導致受沖擊時崩斷。超高頻淬火通過 “感應加熱 + 快速冷卻” 的特性，構建 “表面硬、芯部韌” 的梯度組織，完美規(guī)避這兩類問題：

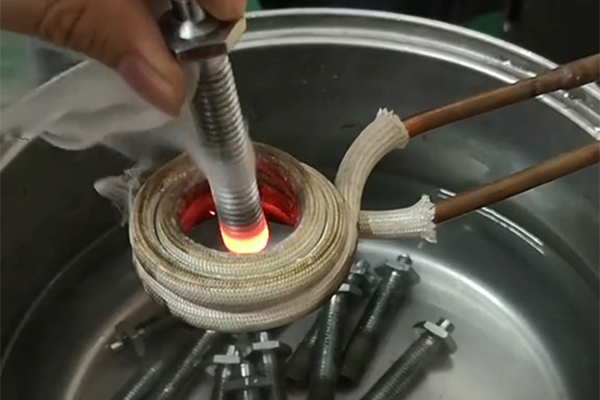

表層淬火強化：超高頻感應線圈產(chǎn)生的交變磁場作用于螺絲表面，使表層（通常 0.2-1mm 深度）快速升溫至奧氏體化溫度，隨后通過水或油介質快速冷卻，轉變?yōu)楦哂捕鹊鸟R氏體組織（硬度可達 HRC 55-62），提升螺絲表面耐磨性、抗剪切能力（避免滑絲、螺紋磨損）。
芯部韌性保留：超高頻加熱集中在表層，芯部因熱傳導時間短，溫度未達奧氏體化臨界點，仍保持原始的鐵素體 + 珠光體組織（硬度 HRC 25-35），保留良好的塑性與韌性（抗沖擊時不易脆斷）。
這種 “表硬芯韌” 的結構，讓螺絲既能承受高強度擰緊力，又能在遭遇振動、沖擊時通過芯部韌性緩沖應力，避免崩斷。
螺絲材質（如中碳鋼 45#、合金鋼 40Cr）不同，淬火參數(shù)差異顯著，需精準匹配以平衡性能：
中碳鋼（45# 螺絲，常見于 8.8 級螺栓）：
奧氏體化溫度需控制在820-860℃。溫度過低（＜820℃），表層奧氏體化不充分，淬火后硬度不足（＜HRC 50），易滑絲；溫度過高（＞860℃），晶粒粗大，淬火后馬氏體脆性增加，受沖擊時直接崩斷。
合金鋼（40Cr 螺絲，常見于 10.9 級高強度螺栓）：
因含 Cr 元素提升淬透性，溫度可略低至800-840℃，避免 Cr 元素過度固溶導致的韌性下降。
超高頻淬火的優(yōu)勢在于：通過功率調節(jié)（通常 5-30kW）實現(xiàn) “秒級控溫”，配合紅外測溫儀實時監(jiān)測，溫度偏差可控制在 ±5℃內(nèi)，遠超傳統(tǒng)箱式淬火（偏差 ±30℃）。
超高頻加熱速度極快（每秒升溫 100-300℃），時間需嚴格控制在2-10 秒（依螺絲直徑而定）：
若時間過長，芯部過熱后淬火會導致整體脆化（芯部硬度＞HRC 40），螺絲在擰緊或受沖擊時必然崩斷；時間過短，表層硬度不足，無法滿足強度要求。
冷卻速度直接影響馬氏體轉變效果：
變形量極小：
超高頻加熱集中在表層，芯部溫度低，熱應力小，螺絲的直線度、螺紋精度偏差≤0.02mm（傳統(tǒng)箱式淬火偏差＞0.1mm），無需后續(xù)校直，直接滿足裝配要求。
效率與能耗優(yōu)勢：
單顆螺絲加熱時間僅 2-10 秒，配合自動化送料， hourly 處理量可達 500-1000 顆，能耗僅為箱式淬火的 1/3（無整體加熱浪費）。
性能穩(wěn)定性更高：
傳統(tǒng)火焰淬火易因加熱不均導致 “局部過燒”，而超高頻感應加熱通過定制線圈（貼合螺絲螺紋輪廓）實現(xiàn)均勻加熱，同批次螺絲硬度偏差≤HRC 3（火焰淬火偏差＞HRC 5），大幅降低崩斷風險。
淬火后螺絲表層存在內(nèi)應力（易導致開裂），需配合低溫回火（150-250℃，保溫 1-2 小時）：
螺絲要 “堅固不崩斷”，核心是通過超高頻淬火熱處理實現(xiàn) “表面高強度 + 芯部高韌性” 的平衡。關鍵在于：根據(jù)材質精準控制加熱溫度（800-860℃）與時間（2-10 秒），配合均勻加熱與低溫回火，最終實現(xiàn)硬度、韌性、精度的三重達標。海拓超高頻淬火機憑借 “精準控溫 + 高效加熱 + 低變形” 特性，成為螺絲淬火熱處理的理想設備，從工藝源頭降低崩斷風險，提升連接可靠性。
粵公網(wǎng)安備 44190002003728號
