小型高頻熔煉爐（容量通常 5-500g，頻率 30-100kHz）憑借 “局部快速升溫 + 參數(shù)可調(diào)” 特性，成為貴金屬（金、銀、鉑、鈀、銠等）提煉測(cè)試的理想工具，尤其適配研發(fā)驗(yàn)證、教學(xué)演示或小規(guī)模回收?qǐng)鼍埃ㄟ^精準(zhǔn)控制熔煉參數(shù)，可實(shí)現(xiàn)貴金屬的高效富集與提純。
與大型中頻熔煉爐相比，小型高頻熔煉爐針對(duì)貴金屬提煉的特殊性（原料量少、純度要求高、實(shí)驗(yàn)性強(qiáng)）優(yōu)化設(shè)計(jì)：
小容量精準(zhǔn)控制，適配微量原料
爐腔容量 5-500g（單次可熔煉 1g 金粉至 500g 銀塊），適合研發(fā)階段的小劑量測(cè)試（如驗(yàn)證不同造渣劑對(duì)鉑鈀銠回收率的影響）或教學(xué)中的微量演示（如學(xué)生分組操作金塊熔煉），避免原料浪費(fèi)（貴金屬單價(jià)高，小容量可降低實(shí)驗(yàn)成本）。
高頻快速升溫，減少貴金屬揮發(fā)
頻率 30-100kHz 的感應(yīng)加熱，可使坩堝內(nèi)原料在 1-3 分鐘內(nèi)快速升溫至目標(biāo)溫度（如金 1064℃、鉑 1772℃），遠(yuǎn)快于煤爐或電阻爐（需 10-30 分鐘），大幅縮短高溫停留時(shí)間 —— 貴金屬（尤其是鈀、銠）在高溫下易揮發(fā)（如鈀熔點(diǎn) 1554℃，高溫下蒸氣壓較高），快速升溫可將揮發(fā)損失率控制在 0.1% 以內(nèi)（傳統(tǒng)方法常超 1%）。

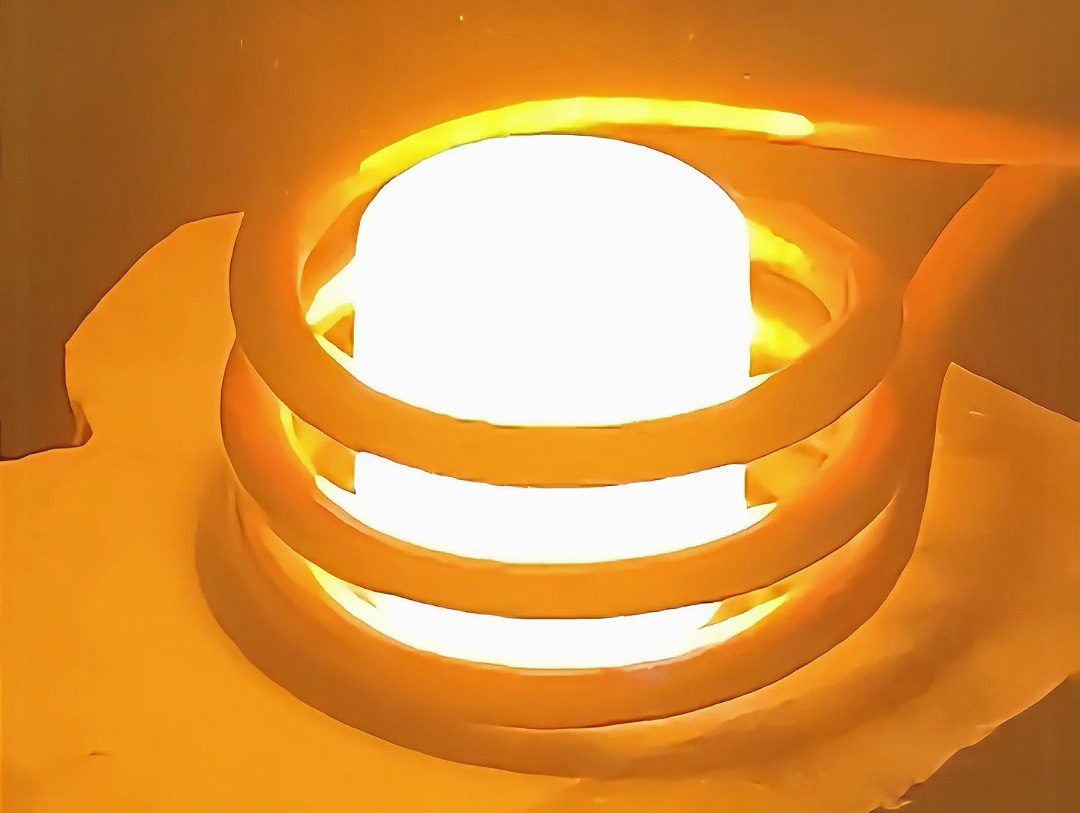

局部聚焦加熱，雜質(zhì)分離更徹底
高頻感應(yīng)線圈緊貼坩堝底部，熱量集中于原料區(qū)域，坩堝壁溫度較低（減少雜質(zhì)附著），配合造渣劑（如硼砂、二氧化硅）可高效分離金屬與非金屬雜質(zhì)（如氧化物、硅酸鹽）：造渣劑在高溫下形成低黏度熔渣，與熔融貴金屬分層（貴金屬密度大，沉于底部），分離后貴金屬純度可提升至 95%-99%（粗料起始純度 70%-80% 時(shí)）。
小型高頻熔煉爐提煉貴金屬的核心是 “參數(shù)匹配原料特性”，以金、銀、鉑鈀銠為例，典型工藝步驟與參數(shù)如下：
針對(duì)不同形態(tài)原料（如廢舊首飾碎屑、電子廢料中的貴金屬粉末、三元催化器中的鉑鈀銠涂層）：
根據(jù)貴金屬種類調(diào)整溫度、時(shí)間與氣氛：
黃金提煉：
溫度 1100-1200℃（高于熔點(diǎn) 36-136℃，確保熔融流動(dòng)性），加熱時(shí)間 2-5 分鐘，空氣氣氛即可（金化學(xué)穩(wěn)定性高，不易氧化），造渣劑選用硼砂（比例 5%-10%，去除硅酸鹽雜質(zhì)），最終金純度可達(dá) 99.5% 以上。
銀提煉：
溫度 980-1050℃，加熱時(shí)間 1-3 分鐘，需輕微脫氧（可通入少量氮?dú)猓?銀易吸收氧氣形成氣孔，脫氧后銀錠致密度提升至 99%（無氣孔），造渣劑用硝酸鈉（氧化去除銅、鉛等雜質(zhì)），純度可達(dá) 99.2% 以上。
鉑鈀銠提煉：
溫度需更高（鉑 1800-1900℃、鈀 1600-1700℃），加熱時(shí)間 5-10 分鐘，必須通入氬氣保護(hù)（防止高溫氧化），造渣劑用氟化鈣（降低熔渣黏度，促進(jìn)與鉑族金屬分離），粗提煉后純度可達(dá) 90%-95%（需后續(xù)電解精煉至 99.9%）。
熔煉完成后，將熔融貴金屬倒入石墨模具（避免污染），自然冷卻或水淬（根據(jù)需求），得到貴金屬粗錠：
小型高頻熔煉爐的提煉能力，完美匹配三類場(chǎng)景的核心需求：
研發(fā)驗(yàn)證：貴金屬回收工藝研發(fā)（如測(cè)試新型造渣劑對(duì)三元催化粉中鉑鈀銠的回收率）、合金配比實(shí)驗(yàn)（如 18K 金的金 - 銀 - 銅比例調(diào)試），設(shè)備可快速切換參數(shù)（溫度、時(shí)間、氣氛），單日可完成 5-10 組對(duì)比實(shí)驗(yàn)，加速工藝迭代。
教學(xué)演示：高校材料專業(yè)、珠寶專業(yè)的貴金屬熔煉實(shí)驗(yàn)課，學(xué)生可直觀觀察 “原料 - 熔融 - 分離 - 成錠” 全過程，理解感應(yīng)加熱原理與貴金屬特性（如熔點(diǎn)差異、密度分層），設(shè)備操作簡(jiǎn)單（觸摸屏設(shè)定參數(shù)，一鍵啟動(dòng)），安全性高（內(nèi)置過溫、缺水保護(hù)）。
小規(guī)模生產(chǎn)：小批量貴金屬回收（如首飾廠邊角料回收、實(shí)驗(yàn)室廢棄催化劑提煉），日處理量 500g-5kg（按設(shè)備容量），相比委托外部大廠加工，可降低運(yùn)輸成本與周轉(zhuǎn)時(shí)間（從 “周” 級(jí)縮短至 “小時(shí)” 級(jí)），且保密性更強(qiáng)（高價(jià)值貴金屬不易泄露）。
| 對(duì)比項(xiàng) | 小型高頻熔煉爐 | 大型中頻熔煉爐 | 煤爐 / 焦炭爐 |
|---|
| 原料適應(yīng)性 | 5-500g 小批量，適合高價(jià)值微量原料 | 1kg 以上大批量，小批量不經(jīng)濟(jì) | 需足量原料（≥500g），否則加熱不均 |
| 純度控制 | 揮發(fā)損失≤0.1%，純度可達(dá) 95%-99% | 批量大，易混料，純度波動(dòng) ±1% | 高溫時(shí)間長(zhǎng)，揮發(fā)損失超 1%，易污染 |
| 操作便捷性 | 觸摸屏設(shè)定參數(shù)，單人 10 分鐘可完成 1 爐 | 需專業(yè)技工操作，換料準(zhǔn)備時(shí)間≥30 分鐘 | 依賴經(jīng)驗(yàn)控溫，操作繁瑣 |
| 成本適配 | 設(shè)備單價(jià) 1-3 萬元，適合實(shí)驗(yàn)室 / 小廠 | 單價(jià) 10-50 萬元，適合大規(guī)模生產(chǎn) | 設(shè)備廉價(jià)但能耗高、污染大 |
小型高頻熔煉爐提煉貴金屬的核心價(jià)值，在于以 “小容量、高精度、快響應(yīng)” 打破了傳統(tǒng)熔煉設(shè)備 “批量依賴” 的局限，讓貴金屬提煉從 “大規(guī)模工業(yè)化” 延伸至 “實(shí)驗(yàn)室級(jí)精準(zhǔn)測(cè)試” 與 “小批量靈活生產(chǎn)”。無論是研發(fā)新工藝、教學(xué)傳知識(shí)，還是小量回收生產(chǎn)，它都以 “高效、經(jīng)濟(jì)、易操作” 的特性，成為貴金屬處理領(lǐng)域的 “精準(zhǔn)工具”。
粵公網(wǎng)安備 44190002003728號(hào)
