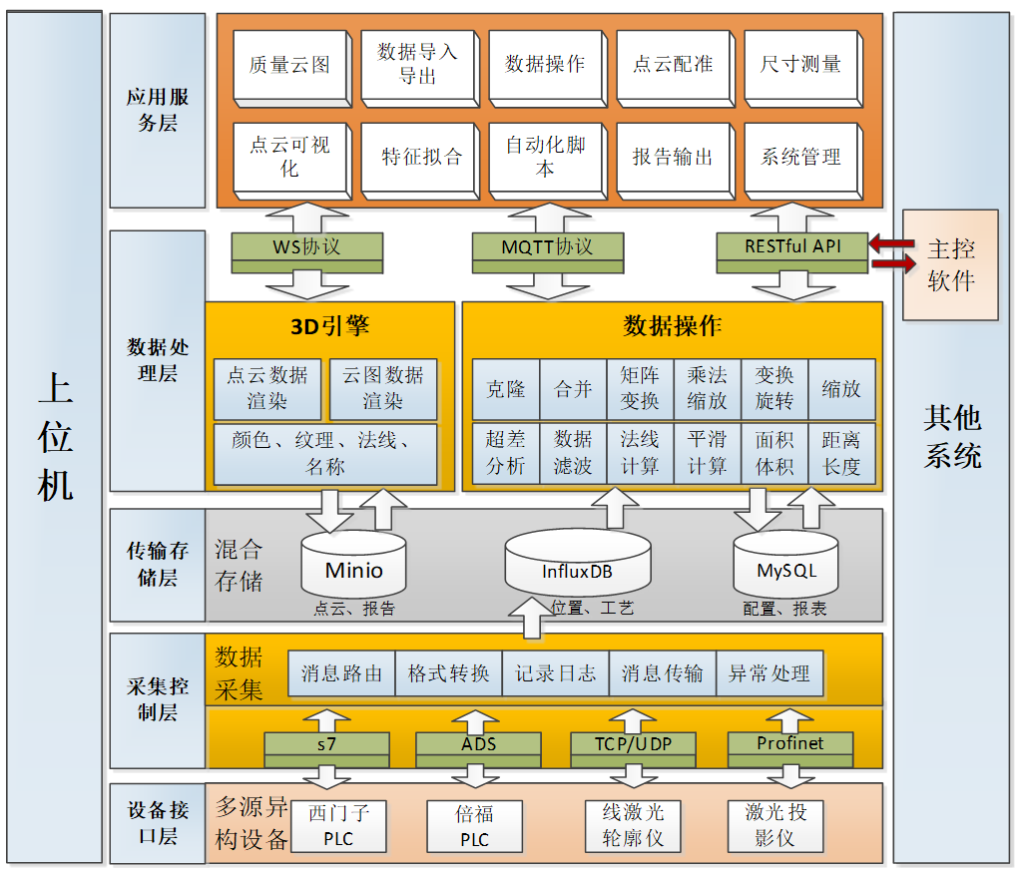

總體設計

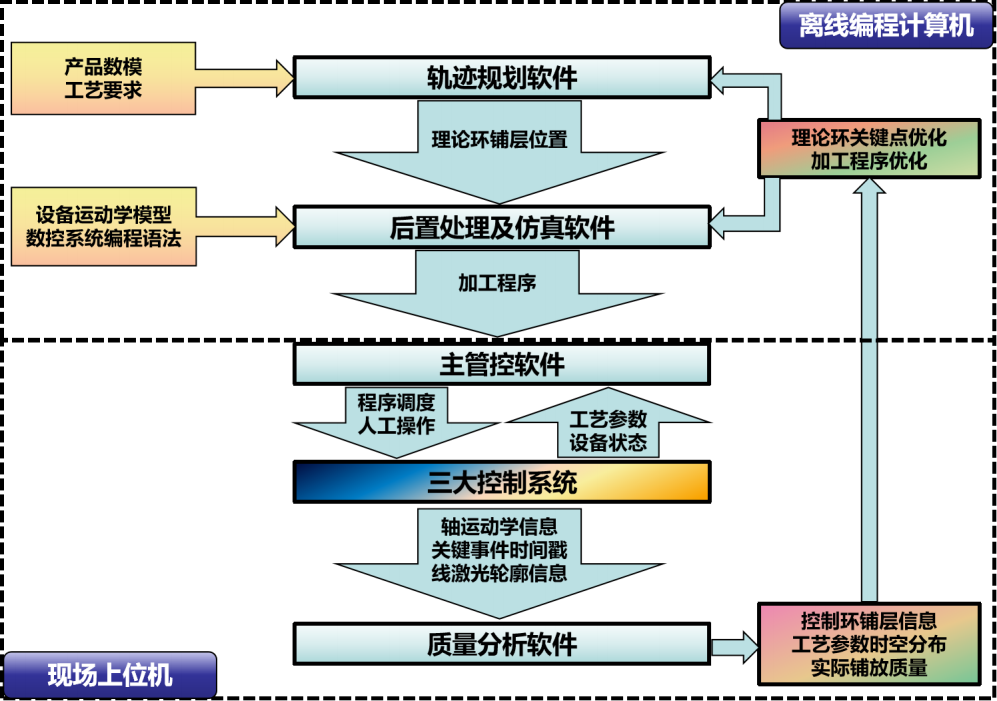

該質量分析軟件結合軌跡規劃階段設計的鋪絲軌跡（即理論環設計的鋪絲軌跡）、機器人鋪絲執行階段設備實際運行軌跡數據（即控制環鋪絲軌跡）以及三維掃描實測的鋪絲外形輪廓數據（即工藝環檢測外形輪廓數據），最終根據理論環、控制環及工藝環之間的差異性分析結果，進一步調整理論環及控制環數據，以滿足最終質量環數據設計要求，該過程包括了鋪絲前、鋪絲過程以及鋪絲后的時空數據之間的標定和關系映射解算過程，各系統間的通訊與調試等。
實現功能
為鋪絲機設備工作過程和結果提供可視化孿生展示和分析服務。
- 采集鋪放工藝參數數據（壓力、張力、溫度、速度）、 鋪層位置數據（帶時間戳的軌跡點）和鋪層形貌（線激光輪廓儀測得的實際鋪層截面輪廓）；
- 計算并繪制包含各軌跡點處工藝/質量信息的點云云圖，追溯到完整的鋪絲機鋪放產品的過程；
- 通過擬合后的云圖和數據清晰呈現出產品鋪放過程中的缺陷，并通過投影儀投放在產品表面；
- 依據甲方所需的工藝參數和成型質量指標進行質量分析，給鋪放程序優化提供數據支撐。
- 鋪絲進度顯示；
- 質量分析信息：點云（缺陷屬性，標量場數值）等信息數據格式標準化，允許catia二次開發后進行調用。
任務范圍
在本項目中，本技術要求規定的項目范圍包括以下部分。乙方按照技術要求內容進行質量分析軟件的詳細設計工作，并提供詳細設計方案，經評審?fù)ㄟ^后開展設計、開發、測試等工作，并負責將軟件部署在甲方指定的現場計算機上，完成軟件部署、功能調試、試運行等工作；并配合甲方完成主管控系統集成交互等工作。乙方須按照技術要求，開展軟件開發部署及裝調過程中的測量檢驗記錄工作，并提供相關檢驗記錄/檢驗報告。項目驗收階段，乙方需對甲方進行軟件操作使用培訓，并完成技術要求中所規定的相關文件的編制，提供至甲方。
在本技術協議范圍內，乙方需提供或配合開發的軟件和硬件設備包括：質量分析軟件、線激光輪廓儀、激光投影儀等。
