康明斯—終檢視覺檢測項目
項目背景
發動機售后因零件錯漏裝引起的質量問題突出，終檢工位作為發動機出廠前的最后一道屏障，是將質量問題攔截在廠內的最后機會。在產發動機機型復雜，外圍零部件狀態不一，終檢工位工作強度大，容易產生誤判、錯判、漏判，導致質量問題流到OEM端，造成客戶抱怨。為此，在發動機終檢下線點，迫切需要增加一套視覺檢測系統，檢測發動機產品外觀零件是否存在錯裝、漏裝以及油漆外觀、劃痕等質量異常，保證發動機產品質量的穩定。
項目用途
用于CCEC LJ工廠終檢U009工位視覺質量檢查及防錯。
檢測流程
邊緣端軟件啟動時連接PLC和相機。當產品到位，收到PLC檢測類型信號后，軟件找到對應檢測流程，開始執行拍照，控制相機拍照獲取圖像，完成后軟件向PLC發送拍照完成。軟件將調用AI服務器檢測接口，對圖像進行檢測分析，得到分析后的信息后，在界面圖像中進行標記顯示。且同時把檢測的結果發送給PLC控制報警燈是否報警，圖像檢測結果存儲到本地數據庫。若檢測NG，將圖像上傳到AI服務器給iCAP平臺，且界面可以對NG圖像進行人工復判，復判后的結果再次發送給PLC。
軟件功能

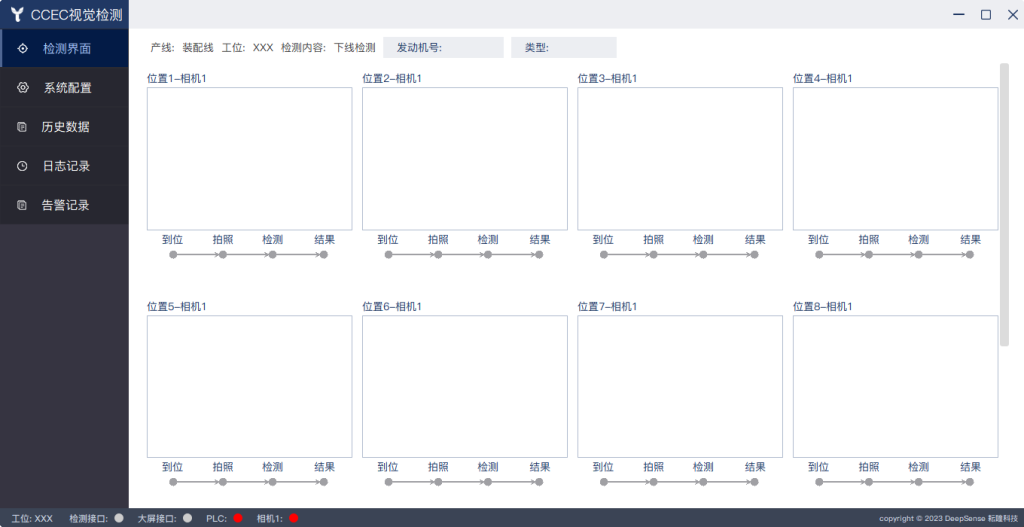

邊緣端軟件的主要功能是響應操作員的檢測操作，與PLC通信，當收到PLC的READY信號后控制相機對發動機進行拍照，拍照完成后，根據發動機SO類型，調用相應算法模型對圖像進行檢測，檢測完成后，將檢測結果顯示在屏幕上，并在圖像上標記出檢測結果信息。

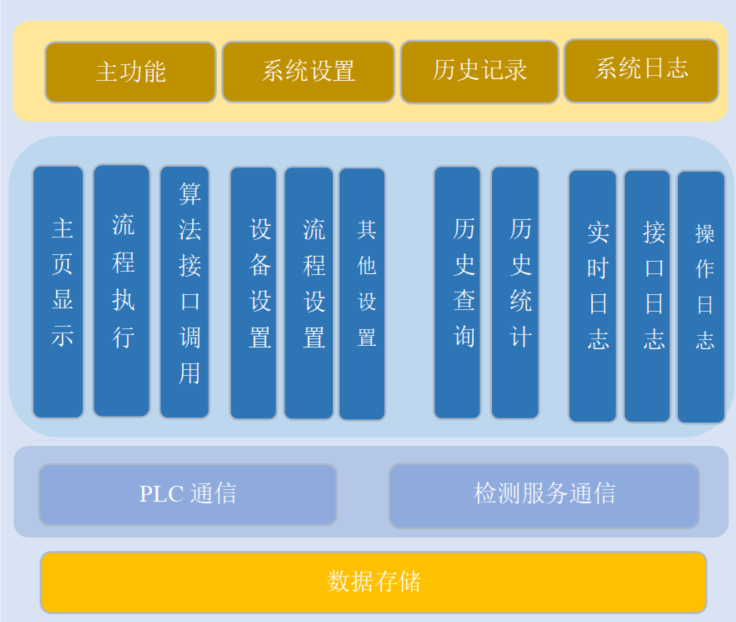

主要功能模塊有：主功能模塊、系統設置模塊、歷史記錄模塊、系統日志模塊；這些主要模塊中功能又分為主顯示功能、流程執行功能、狀態顯示功能、設備管理功能、流程配置功能、系統設置功能、歷史查詢功能、歷史統計功能、實時日志功能、接口日志功能、操作日志功能；接口通信包括PLC通信、檢測服務通信；底層數據庫模塊保存所有配置數據和記錄數據。
