常發制冷科技—視覺引導機械臂沖床自動上下料
客戶介紹
常州常發制冷科技有限公司隸屬于江蘇常發集團，注冊資金 2.2 億元，位于江蘇省常州市武進區禮嘉鎮武進東大道，占地面積 20 萬 m2，員工人數近 1100 人。公司主營 4 大類產品，其中：空調用熱交換器年產能500 萬套，鋁板鋁箔年產能 10 萬噸，精密銅管年產能 6 萬噸，微通道換熱器年產能 100 萬套，年產值高達30 多億元。產品廣泛應用于空調制冷、移動通信、建筑工程、潔凈醫療、軌道交通、新風除濕等領域，產品遠銷美國、德國、澳大利亞、巴西、韓國、印度、泰國等 20 多個國家和地區，主要客戶有特靈、開利、約克、麥克維爾、格力、美的、TCL、夏普、AO 史密斯、施耐德、BSH、松下等。
目前公司已通過 IATF16949: 質量體系、ISO9001: 質量體系、ISO14001: 環境管理體系、ISO45001:職業健康安全管理體系、QC080000: 有害物質管理體系、ISO50001: 能源管理體系、歐盟 PED、美國 UL等多個認證。
項目背景
本項目為技改項目，旨在開發一套基于機器視覺引導的機器人自動化系統，集成視覺系統、機械臂、多功能吸盤一體的自動化設備，用于替代人工上下料動作，通過視覺判定吹脹板型號和無序定位引導機械臂根據設定的固定點位實現自動化上下料。
系統方案
整套系統主要由視覺系統、機械臂、多功能吸盤、翻轉機構、電控系統等組成。整體尺寸（含防護欄）長*寬（以面向沖床操作方向?yàn)殚L）不超過4000mm*3000mm。
視覺模塊

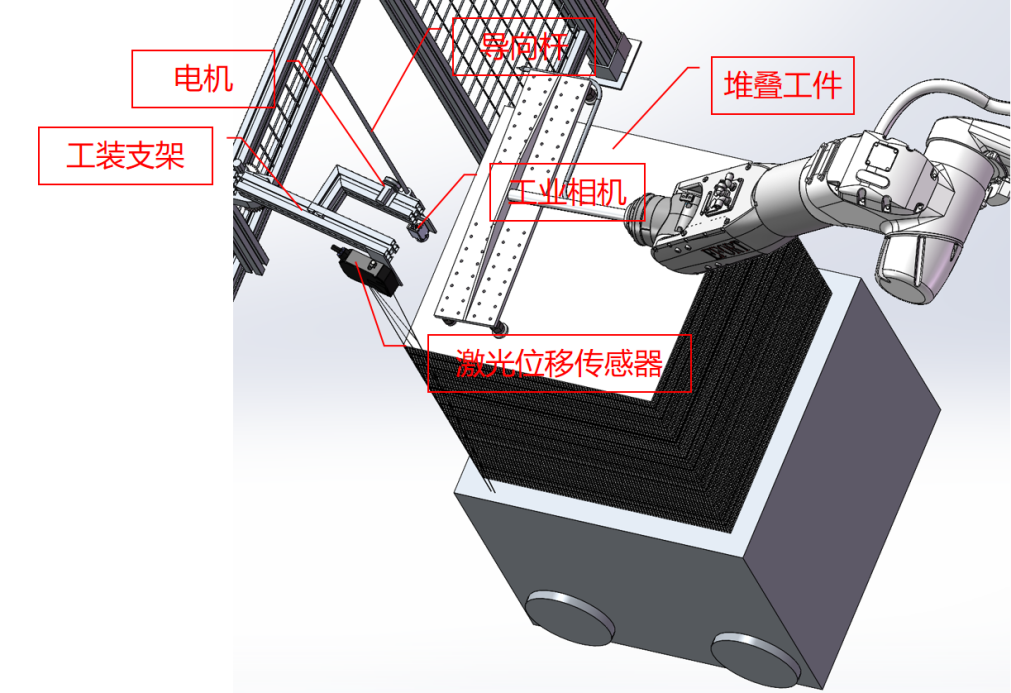

本系統中采用相機及激光位移傳感器固定在料車上方支架的方式，由于上料過程中產品的堆疊高度不斷降低，因此激光位移傳感器需要將測量的數據傳輸給機器人和相機移動機構，從而保證相機拍攝的高度一致，能夠清楚采集產品的流道數據。如圖下圖7所示，工業相機安裝在導向桿上，當激光位移傳感器檢測到產品堆疊高度下降時，給PLC一個信號，則電機驅動導向桿向下移動固定高度進行拍照；當激光位移傳感器檢測到產品全部抓取完后，電機則驅動導向桿帶著相機恢復原始拍照位。導向桿擬制作800mm的長度，覆蓋600mm堆疊高度尺寸。
